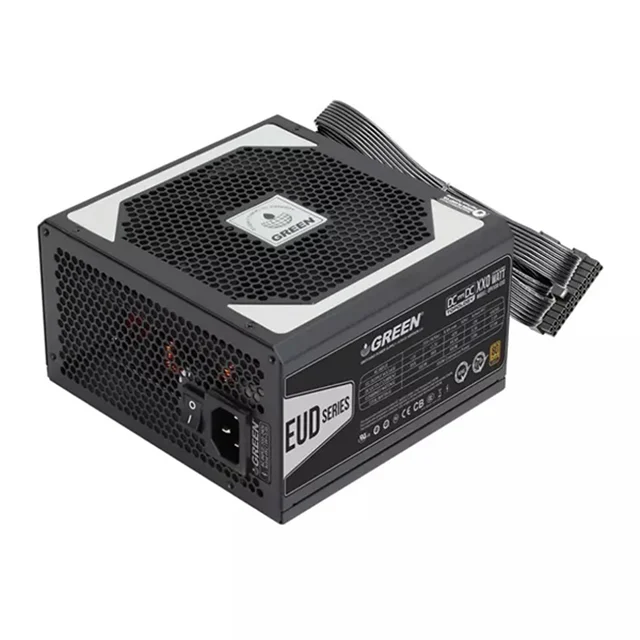

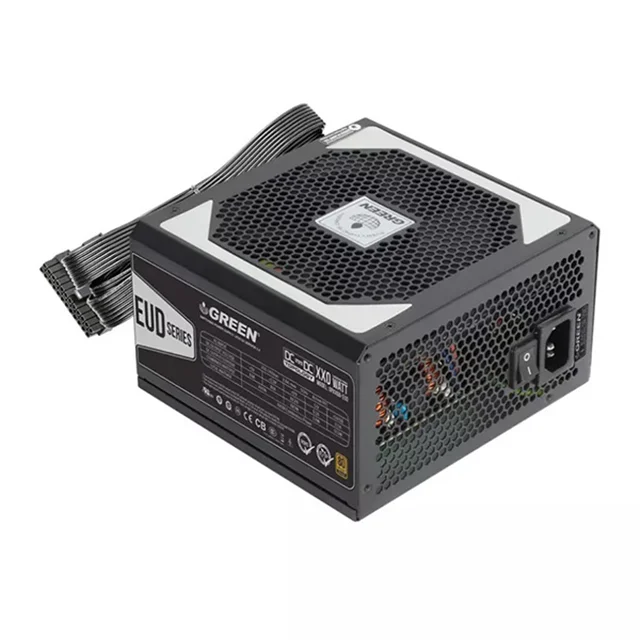

پاور 530 وات گرین مدل GP530A-EUD

GREEN GP530A-EUD 530W Power Supply

از {{model.count}}
انتخاب گارانتی:
گارانتی را انتخاب کنید.
تعداد
نوع
ویژگی‌های محصول
  • توان حقیقی خروجی: 530W
  • نوع پاور (Form Factor): ATX PS2
  • ابعاد بیرونی: 86mm x 150mm x 140mm
  • وزن خالص: 1490 گرم
فروشگاه فروشگاه اینترنتی "اچ پی کالا"
کد محصول: 166416743
موجود ناموجود
  • {{value}}
کمی صبر کنید...

نوع اتصال کابل: اتصال دائم   |    توان خروجی: 530 وات    |    اندازه فن: 120 میلی‌متر   |    گواهی: 80Plus Bronze   |   عمر مفید: 100.000 ساعت    |     راندمان: 88 درصد

محصولات مرتبط

پاور 530 وات گرین GP530A-EUD

GREEN GP530A-EUD 530W Power Supply


در منابع تغذیه سری EUD گریــــن اغلب ویژگی‌های پاورهای رده بالا و گران قیمت را با پرداخــت حداقل هزینه‌ی ممکن تجربه خواهید کرد. تپولـــــــوژی مبدل‌های DC-DC در بخش ثانویه، پروتکشن‌های ایمنی کامل و دقیـــقاً مشابه پاورهای رده بالا، رگولاسیون ولتاژ بسیار دقیق و ریپل ولتاژ خروجی بسیار پایین در کنار استاندارد بازدهی مصـرف انرژی 80Plus Bronze تنها بخشی از قابلیت‌های این سری ارزشمند محســوب می‌شوند.

  • مناسب برای کاربردهای خانگی / اداری / گیمینگ
  • طراحی مدرن مبتنی بر مبدل‌های بسیار پربازده DC-DC دربخش ثانـویه
  • ریپل و نویــز کمتر از 35mv شاخه پر اهمیت 12V+ خـروجـی
  • مجـهز به کابل های تماماً تـخت (Flat) مشـکی رنگ جهـت اسـمبل زیباتر و گردش بهـتر هـوا
  • قابلیت ارائه حداکثر توان خروجی حتی در دمای محیط حداکثر 40C
  • دارای مدار تصحیح ضریب توان (Active PFC) با عملکرد بالاتر از 0.95 در شرایط اعمال بار %20 الی %100
  • بهره‌مندی از خازن‌های الکترولیت تایوانی TEAPO/CAPXCON از نوع 105C در بخش اولیه و ثانویه
  • بدون محدودیت در بارگـذاری متقابل (CROSS-LOAD) شاخـه‌ها
  • رگولـاسـیون ولتاژ کمتر از %2.5 در شـاخه‌های اصــلی خروجی
  • بازدهی مصرف انرژی (Efficiency) بالا و کسب گواهینامه 80Plus Bronze
  • دارای تمامی پروتکشن‎های ایمنـی OVP/UVP/OCP/OPP/SCP/SIP/NLO/OTP
  • عملکرد هوشمند و فوق‌العاده کم صدای فن

پاور 530 وات گرین GP530A-EUDدر حال حاضر اکثر تولید کنندگان پاور در دنیا این نوع توپولوژی را تنها در مدل‌های میان رده و رده بالای تولیدات حرفه‌ای خود پیاده سازی می‌کنند. قطعا استفاده از عبارت "پاورهای رده پایین" برای این نسل جدید پاورهای گرین با این همه امکانات و قابلیت‌ها، گزینه مناسبی به شمار نخواهد رفت. بنابراین بر اساس محدوده توان خروجی‌شان (330W-580W) بهتر است از عبارت "پاور حرفه‌ای توان پایین" استفاده کنیم.

پاور 530 وات گرین GP530A-EUD

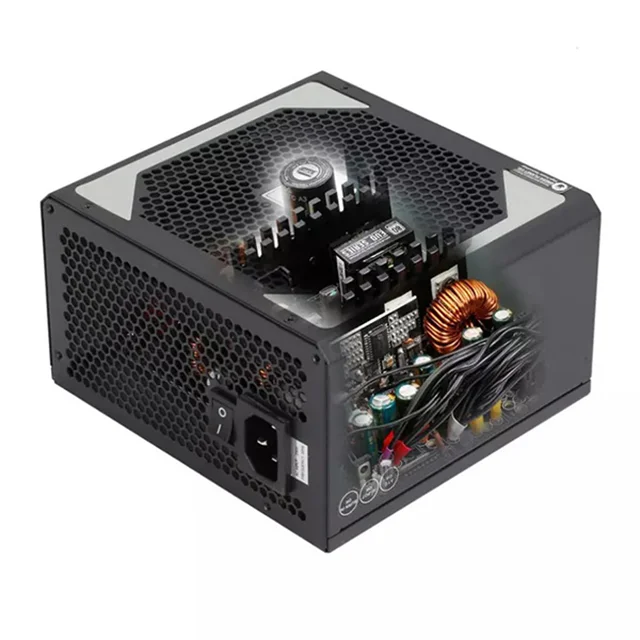

توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Semi-Synchronous Rectification) در بخش ثانویه

پاورهای سری EUD بر خلاف نسل قبل که در طراحی بخش ثانویه آن‌ها از توپولوژی Group Regulation استفاده شده بود از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) بهره می‌برد. در تکنولوژی Synchronous Rectification دیودهای شاتکی در بخش خروجی حذف شده و به‌طور کامل Power MOSFET ها جای آن‌ها را گرفته‌اند.

در نسل EUD به لطف استفاده از ماسفت‌های فوق‌العاده باکیفیت (Low RDS(on، شاهد افزایش چشمگیر کارایی و کاهش افت ولتاژ و تلفات حرارتی هستیم که همین امر به‌صورت محسوس باعث افزایش/تثبیت عمر مفید و تحمل منبع تغذیه در برابر حرارت بالا خواهد شد.

پاور 530 وات گرین GP530A-EUD

همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و به دنبال آن، اضافه شدن پروتکشن (NLO (No Load Operation به قابلیت‌های این سری از منابع تغذیه شده است.

پاور 530 وات گرین GP530A-EUD

نتیجه نهایی پیاده سازی این توپولوژی کاهش Voltage Regulation شاخه‌های اصلی به کمتر از 2.5% و همچنین واکش گذرا (Transient Response) به مراتب سریع‌تر از نسل قبل خواهد بود. علاوه بر این، بر خلاف اغلب منابع تغذیه در این رنج قیمت، قابلیت ارائه تمامی توان خروجی پاور تنها بر روی شاخه 12V+ نیز فراهم شده است.

در واقع کاربرانی که قصد استفاده این سری از پاورها را بر روی سیستم‌های مدرن و مجهز به پردازنده و کارت‌های گرافیک پرمصرف دارند می‌توانند بدون هیچ گونه محدودیتی از نظر توزیع توان بر روی شاخه‌های خروجی از حداکثر کارایی تجهیزات حرفه‌ای خود بهره مند شوند.

عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن‌های ایمنی

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری EUD از تراشه Supervisor به‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های ایمنی فراهم کرده است.

پاور 530 وات گرین GP530A-EUD

در واقع پاورهای نسل جدید EUD همانند پاورهای رده بالا و گران قیمت موجود در بازار از تمامی پروتکشن‌های ایمنی حال حاضر پیاده سازی شده در منابع تغذیه سوئیچینگ مدرن پشتیبانی می‌کنند.

شرح عملکرد پروتکشن های OVP/UVP/OCP/OPP/SCP/SIP/NLO/OTP پیاده سازی در پاورهای EUD:

  • (Surge & Inrush Protection (SIP

 به لطف تعبیه MOV (Metal Oxide Varistor) و همچنین NTC Thermistor در بخش ورودی، عملکرد و سلامت این نسل از پاورها در برابر جریان هجومی (Inrush Protection) و حتی Spike های شدید ولتاژ در ورودی بیمه شده است.

  • (Over/Under Voltage Protection (OVP/UVP

در صورتی که محدوده ولتاژ هر یک از شاخه‌های خروجی از محدوده حداقل و حداکثر ایمن تعیین شده فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

  • (Over Current Protection (OCP

در صورتی که به هر دلیلی جریان عبوری هر یک از شاخه‌های خروجی از محدوده ایمن تعیین شده فراتر رود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

  • (Short Circuit Protection (SCP

اتصال کوتاه یا Short Circuit زمانی اتفاق می‌افتد که امپدانس خروجی هر یک از شاخه‌های خروجی منبع تغذیه کمتر از 0.1 اهم شود. در واقع در صورتی که هر یک از شاخه‌های خروجی با یکدیگر و یا با به زمین (GND) اتصال کوتاه شود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

  • (OPP (Over Power Protection

در صورتی که توان مصرفی مجموع شاخه‌های خروجی منبع تغذیه از مقدار تعیین شده فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

  • (OTP (Over Temperature Protection

در صورتی که به دلایل مختلف نظیر از کار افتادن فن دستگاه، مسدود شدن روزنه‌های ورود و خروج هوا و یا اعمال بار بیش از توان نامی منبع تغذیه در فواصل طولانی، حرارت داخلی پاور از مقدار تعیین شده فراتر رود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند

  • (No-Load Operation (NLO

این پروتکشن به منبع تغذیه این اجازه را می‌دهد تا حتی در صورتی که شاخه‌های خروجی آن به بار متصل نباشد بدون مشکل به فعالیت خود ادامه دهد. (نکته: اینتل از عبارت No-load Situation برای این پروتکشن در استاندارد ATX12V V2.4 استفاده نموده است. اما عموما این پروتکشن را به نام NLO می شناسند)

بهره‌مندی از خازن‌های الکترولیت و جامد باکیفیت تایوانی از نوع 105C در بخش اولیه و ثانویه

در منابع تغذیه سری EUD در هر دو بخش اولیه و ثانویه از خازن‌های الکترولیتی باکیفیت تایوانی و با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه از نوع 85C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

پاور 530 وات گرین GP530A-EUD

ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌ 12V+ خروجی پاورهای سری EUD به‌واسطه توپولوژی مدرن پیاده سازی در بخش ثانویه و فیلترهای متعدد CLC حداکثر (35mV(pp می‌باشد که معادل کمتر از یک سوم محدوده مجاز در آخرین ویرایش استاندارد پاورهای ATX است.

فن فوق‌العاده کم صدا با عملکرد به مراتب هوشمندتر

به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای نسل جدید EUD، نویز صوتی این مدل‌ها تا حدود 70% الی 80% توان نامی پاور بسیار پایین بوده و عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

بازدهی مصرف انرژی (Efficiency) بالا و کسب گواهینامه 80Plus Bronze

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای EUD سبب شده تا حداکثر بازدهی مصرف انرژی نسل دوم این پاورها به حدود 88% برسد. این میزان بازدهی مصرف انرژی سبب شده تا این سری از پاورها موفق به کسب گواهینامه 80Plus Bronze شوند.

کابل‌های خروجی فلت و یک‎دست مشکی

در پاورهای سری EUD از کابل‌های خروجی تماما مشکی و از نوع فلت (تخت) استفاده شده است. کابل‌های فلت نسبت به کابل های رشته ای متداول، انعطاف پذیرترند و کابل کشی قطعات را آسان‌تر کرده که نهایتا سبب زیبایی بیشتر اسمبل سیستم و تهویه بهتر هوای داخل کیس خواهد شد.


برای مشاهده و خرید سایر پاورهای موجود در سایت اچ پی کالا کلیک کنید

توان حقیقی خروجی
530W
نوع پاور (Form Factor)
ATX PS2
ابعاد بیرونی
86mm x 150mm x 140mm
وزن خالص
1490 گرم
جنس بدنه
SECC
نوع کابل کشی خروجی
ثابت
نوع کابل های خروجی
تماماً فلت (به غیر از کابل اصلی)
استانداردهای عمومی
CE, TUV, CB, FCC, CUL
گواهینامه 80Plus
80PLUS BRONZE
محدوده ولتاژ ورودی
200-240Vac RMS
حداکثر جریان ورودی
5A
محدوده رطوبت کاری
90% - 20%
دامنه دمای کاری
0C - 40C
دامنه فرکانس کاری
47Hz - 63Hz
دامنه راندمان مصرف انرژی ( 230V AC)
88% - 85%
میانگین راندمان مصرف انرژی (230V AC)
86%
مصرف انرژی در حالت آماده به کار
(ErP Ready (< 0.5W at Standby Mode
نوع مدار اصلاح ضریب توان (PFC)
Active PFC
میزان اصلاح ضریب توان
بیشتر از 0.95
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time)
16ms @ 80% Load<
توپولوژی بخش اولیه
Double-Forward
توپولوژی بخش ثانویه
Synchronous Rectification & DC-DC Converters
مشخصات خازن های ورودی
الکترولیت تایوانی از نوع 105C
مشخصات خازن های خروجی
الکترولیت تایوانی از نوع 105C
پروتکشن های محافظتی
OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
محدوده زمانبندی سیگنال P.G
100ms - 500ms
میانگین عمر مفید (MTBF)
100.000hrs @ 25°C, 230Vac, 50Hz
نوع و ابعاد فن
120mm - Sleeve Bearings Fan
MB 20+4 Pin
1 عدد
CPU 12V 4+4 Pin
1 عدد
PCI-e 6+2 Pin
2 عدد
SATA
6 عدد
4Pin Molex
3 عدد
فلاپی / FDD
1 عدد
توان شاخه 12V+
530W
برآیند توان شاخه های 5V+ و 3.3V+
110W
حداکثر جریان خروجی شاخه 12V+
44.1A
حداکثر جریان شاخه 5V+
20A
حداکثر جریان شاخه 3.3V+
20A
حداکثر جریان شاخه 5V/SB+
2.5A
حداکثر جریان شاخه 12V-
0.3A
