کیس دیپ کول مدل E-SHIELD

DeepCool E-SHIELD Computer Case

از {{model.count}}
انتخاب گارانتی:
گارانتی را انتخاب کنید.
تعداد
نوع
ویژگی‌های محصول
  • ابعاد: 438×210×477 میلی متر
  • وزن: 6,039 گرم
  • جنس و ضخامت بدنه: استیل سرد (SPCC) و پلیمر پلاستیکی (ABS)
  • فرم فاکتور: Mid Tower
فروشگاه فروشگاه اینترنتی "اچ پی کالا"
کد محصول: 155857200
موجود ناموجود
  • {{value}}
کمی صبر کنید...

دارای 7 عدد اسلات توسعه    |    قابلیت نصب سیستم خنک کننده همراه با 1 عدد فن از پیش نصب شده    |   دارای پنجره جانبی برای دیدن اجزای داخل کیس    |    مجهز به یک عدد پورت USB3.0 و دو عدد پورت USB2.0    |    پشتیبانی از مادربردهای E-ATX (Without CD-ROM) /ATX/Micro ATX/Mini-ITX

محصولات مرتبط

کیس دیپ کول مدل E-SHIELD
DeepCool E-SHIELD Computer Case




شرکت دیپ کول از شرکت های خوب تولید کننده کیس های کامپیوتر می باشد.
این شرکت مدل حرفه ای کیس کامپیوتر را با نام E-SHIELD که کاملا جدید و منحصر به فرد تولید شده است، به بازار معرفی کرده است.
 کیس کامپیوتر دیپ کول E-SHIELD دارای نور پردازی RGB و کنترلر نورپردازی و سرعت فن جهت دستیابی به حالت دلخواه و همچنین مجهز به حسگر دمای داخلی می باشد.
 درب شیشه ای در کنار این محصول، محبوب گیمرها و افرادی است که به دیزاین و طراحی داخلی کیس اهمیت می دهند.
کیس کامپیوتر دیپ کول E-SHIELD، یک کیس ساده و شکیل می باشد که در ادامه با ویژگی ها و مشخصات این کیس بیشتر آشنا می شویم.



جنس بدنه کیس آلومینومی محکم و فضای زیاد برای نصب هرگونه قطعه با هر سایز و اندازه ای طراحی و ساخته شده است.


این محصول حرفه ای دارای صفحه کناری شیشه ای Transparent Glass به ضخامت 4 میلی متر است که ظاهری منحصر به فرد را به بدنه می دهد تا ساختار داخلی سیستم شما را به خوبی به نمایش بگذارد.

 صفحه ضخیم 4 میلی متری شیشه ای می تواند ساختار
RGB را هرچه زیباتر در معرض نمایش قرار دهد و در پنل جلوی کیس آرایه ای مربعی شکل برای نگه داشتن جریان ورودی و خروجی هوا و همچنین نگه داشتن نمای بیرونی دستگاه های RGB استفاده شده است.


عملکرد خنک کننده برای یک کیس کامپیوتر بسیار مهم است و E-SHIELD به لطف پنل جلویی به سبک آرایه های مربع شکل، به نحو بسیار خوبی تهویه و خنک کنندگی را انجام می دهد.

 فیلتر گرد و غبار نیز از ورود غبار به کیس جلوگیری می کند.

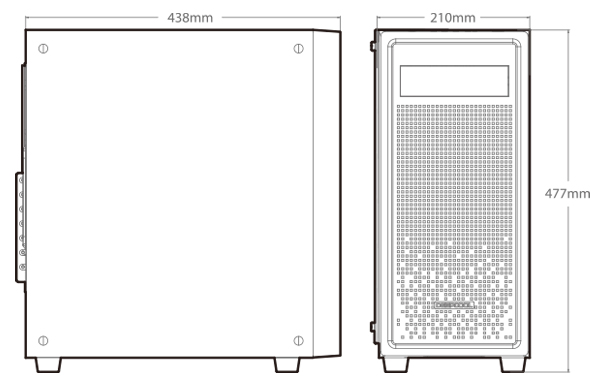

 این کیس با اندازه فول تاور Full Tower به ابعاد 438×210×477 میلی متر طراحی شده است.
برای نصب مادربردها هیچ محدودتی در این کیس وجود دارد خواه یک مادربرد مینی باشد و یا یک مادربرد سرور (ATX, Mini-ITX, MicroATX, E-ATX) همگی قابل نصب بروی این کیس هستند.
وزن کیس E-SHIELD نیز 7.34 کیلوگرم می باشد.
در پنل جلویی شاهد 4 عدد سینی درایو 2.5 اینچی، همچنین دو عدد سینی درایو 3.5 برای نصب هارد دیسک تعبیه شده است.
برای نصب رام های دی وی دی در قسمت بالا یک سینی درایو 5.25 اینچی وجود دارد.
در پنل جلو نیز ىو عدد USB 2.0 و یک عدد USB 3.0 وجود دارد.
همچنین دو جک 3.5 میلی متری برای هدفون و میکروفون در قسمت جلوی کیس وجود دارد.


در مجموع DeepCool E-SHIELD یک کیس همه فن حریف، محکم خوش ساخه و سایر موارد، آن را به یک گزینه برتر برای علاقه مندان به کامپیوتر های شخصی که می خواهند یک شاسی کامپیوتر با عملکر عالی داشته باشند، تبدیل کرده است.





مشخصات پنل جلویی کیس

در پنل جلویی کیس کامپیوتر دیپ کول مدل E-SHIELD دارای 2 عدد پورت USB 3.0 و یک عدد پورت USB 2.0 و دو عدد سینی درایو 2.5 اینچی جهت نصب انواع گجت ها همچون فلش مموری، هاب، کابل و … است.

صفحه ضخیم 4 میلی متری شیشه ای می تواند ساختار RGB را هرچه زیباتر در معرض نمایش قرار دهد و در پنل جلوی کیس آرایه ای مربعی شکل برای نگه داشتن جریان ورودی و خروجی هوا و همچنین نگه داشتن نمای بیرونی دستگاه های RGB استفاده شده است.

در پنل جلویی این کیس ۲ عدد درب پنجره ای ساخته شده از شیشه مقاوم با درجه سختی بالا قرار گرفته است. همچنین دو جک 3.5 میلی متری برای هدفون و میکروفون در قسمت جلوی کیس وجود دارد.

حداکثر اندازه کولر‌ مایع قابل نصب در پنل سقف و پنل جلو ۳۶۰ میلی‌ متر است.



مشخصات پنل پشتی کیس

در پنل پشتی کیس 7 عدد جایگاه اسلات توسعه وجود دارد و خروجی لوله خنک کننده مایع در این قسمت قرار گرفته است و حداکثر اندازه کولر‌ مایع قابل نصب در پنل پشتی ۱۲۰ میلی‌ متر  است.

علاوه بر این مجهز به ۲ عدد جایگاه درایو ۳٫۵ اینچ و ۴ عدد جایگاه درایو ۲٫۵ اینچ  است. جهت نصب انواع حافظه طول فضای قابل نصب کارت گرافیک بر روی این مدل 380 میلی متر افقی و 360 میل متر عمودی است.



مجهز به فیلتر گرد و غبار

کیس کامپیوتر دیپ کول مدل E-SHIELD مجهز به فیلتر گرد و غبار نصب شده در جلو، بالا و پایین کیس به منظور پوشش همه جانبه و محافظت از قطعات می باشد که از ورود گرد و غبار به کیس جلوگیری می کند.

سیستم خنک کننده

عملکرد خنک کننده برای یک کیس کامپیوتر بسیار مهم است و E-SHIELD به لطف پنل جلویی به سبک آرایه های مربع شکل، به نحو بسیار خوبی تهویه و خنک کنندگی را انجام می دهد.

تعداد فن های قابل نصب در این کیس 6 عدد است که یک عدد فن از پیش نصب شده روی آن وجود دارد که قابل تعویض است.

3×120 / 3×140mm در جلوی کیس

2×120 / 2×140mm قسمت بالای کیس

1×120mm در قسمت پشتی

مشخصات فضای داخلی

کیس کامپیوتر دیپ کول مدل E-SHIELD  دارای خروجی هدفون و ورودی میکروفون و همین طور مجهز به سیستم مدیریت نصب کابل جهت بهره مندی هر چه بیشتر از فضای داخلی کیس است.

 جنس بدنه آلومینومی محکم و فضای زیاد برای نصب هرگونه قطعه با هر سایز و اندازه ای طراحی و ساخته شده است.

این محصول حرفه ای دارای صفحه کناری شیشه ای Transparent Glass به ضخامت 4 میلی متر است که ظاهری منحصر به فرد را به بدنه می دهد تا ساختار داخلی سیستم شما را به خوبی به نمایش بگذارد.

این محصول از یک محفظه درایو نوری، دو قسمت برای نصب هارد 3.5 اینچی و 2 قسمت برای نصب حافظه SSD بهره می برد.

پایین کیس محل نصب پاور ATX PS2 و حداکثر طول پاور 170 میلی متر است.



مشخصات جایگاه رادیاتور ها
  • قابلیت نصب رادیاتور های 120،140، 240، 280 میلی متری در جلوی کیس و قابلیت نصب رادیاتور 360 میلی متری در صورت عدم وجود CD-ROM
  • قابلیت نصب رادیاتورهای 120 و 140 میلی متری در بالای کیس و قابلیت نصب رادیاتور 240 میلی متری در صورت عدم وجود CD-ROM
  • قابلیت نصب رادیاتور 120 میلی متری در پشت کیس



کیس دیپ کول مدل E-SHIELD


با پنل شیشه‌ای 4 میلی‌متری کیس‌های E-SHIELD تمامی اجزای داخلی سیستم خود را در معرض نمایش قرار دهید. وجود حفره‌های مربعی شکل در پنل جلویی علاوه بر بهبود جریان هوا موجب نمایش هرچه تمام تر سیستم نورپردازی داخلی کیس خواهد شد.

این محصول با ویژگی‌هایی نظیر شاسی‌های با کیفیت، سیستم تهویه مناسب، پنل کناری از جنس شیشه‌ی مقاوم و پنل جلویی حفره‌دار می‌توانند تمامی نیازهای شما را از یک کیس با کیفیت و با کارایی بالا بر طرف سازد.




برای مشاهده و خرید انواع کیس کلیک کنید


اگر شماهم از این محصول استفاده کردید نظراتتون رو در بخش دیدگاه ها با ما به اشتراک بزارید!

ابعاد
438×210×477 میلی متر
وزن
6,039 گرم
جنس و ضخامت بدنه
استیل سرد (SPCC) و پلیمر پلاستیکی (ABS)
فرم فاکتور
Mid Tower
ساختار مادربورد
ATX
E-ATX
Micro ATX
Mini ITX
سینی درایو 5.25 اینچی
1 عدد
تعداد درگاه USB 2.0
2 درگاه
تعداد درگاه USB 3.0
1 درگاه
سینی درایو 3.5 اینچی
2 عدد
قابلیت نصب هارد 2.5 اینچی
4 عدد
اسلات توسعه - PCI
7 عدد
قابلیت نصب کارت گرافیک
امکان نصب کارتهای گرافیکی با طول حداکثر 370 میلیمتر
تعداد جایگاه‌ فن
6 عدد
تعداد فن نصب‌ شده
1 عدد
محل نصب پاور
پایین کیس
مزایا
دارای 7 عدد اسلات توسعه
قابلیت نصب سیستم خنک کننده
همراه با 1 عدد فن از پیش نصب شده
دارای پنجره جانبی برای دیدن اجزای داخل کیس
مجهز به یک عدد پورت USB3.0 و دو عدد پورت USB2.0
پشتیبانی از مادربردهای E-ATX(Without CD-ROM) /ATX/Micro ATX/Mini-ITX
